| 模块名称 | 引脚序号 | 引脚名 |
|---|---|---|
| USB切换 | 58 | GPIO0_A0 |
| SD卡使能 | 59 | GPIO0_A1 |
| 电源控制 | 60 | POW_HOLD/GPIO0_A2 |
| 电源开关检测按钮 | 62 | SOC_GPIO_BELL/GPIO0_A3 |
| 红外摄像头电源开关 | 63 | GPIO0_A4 |
| 照明灯光 | 74 | PWM0_M0 |
| LCD背光 | 77 | LCD_BL_EN |

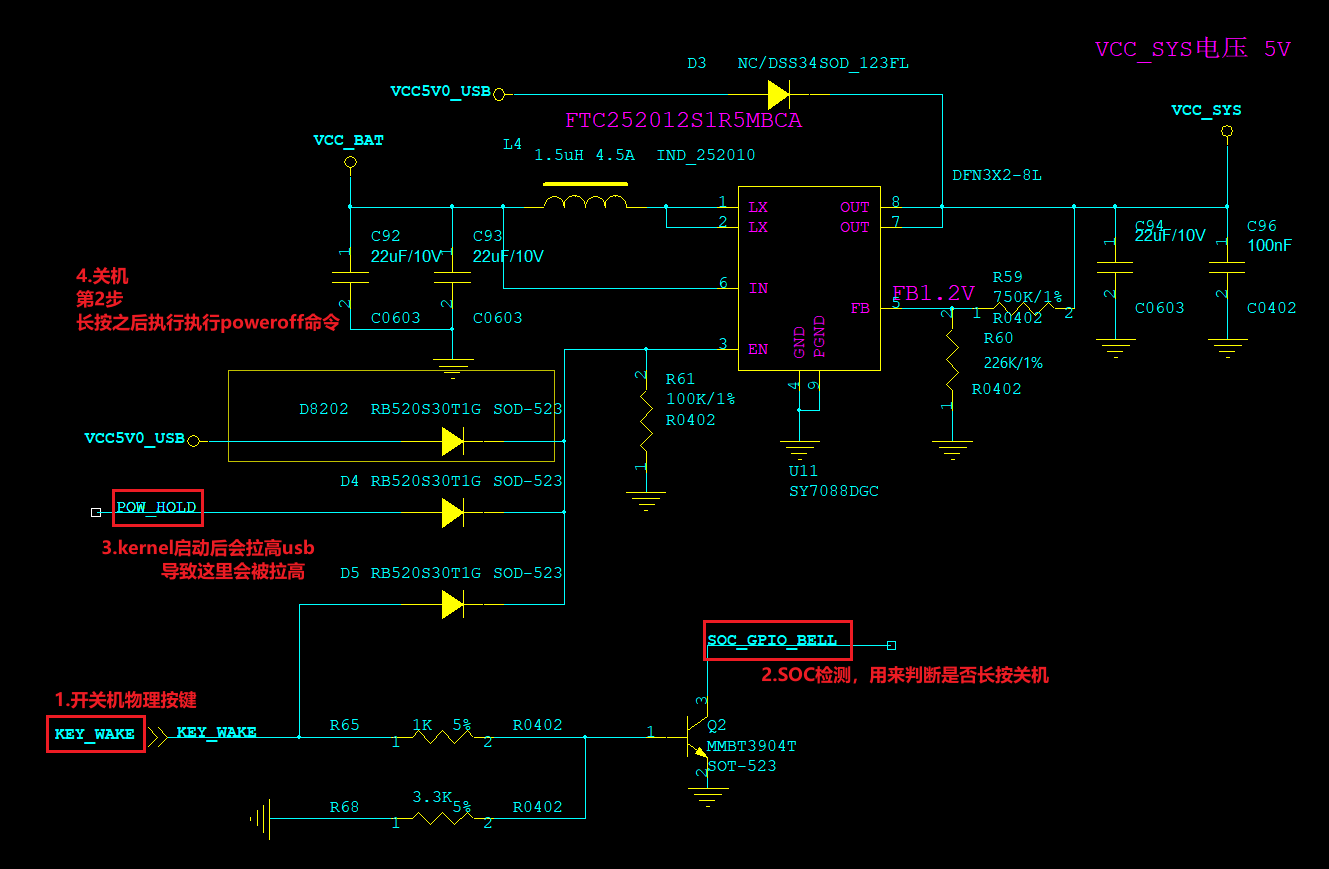

电源控制：SOC手动拉高，外围电路就能持续供电，详细看下图
电源开关检测按钮：kernel启动后就会拉高电源控制引脚持续给soc供电。
| 模块名称 | 引脚序号 | 引脚名 |
|---|---|---|
| USB切换 | 58 | GPIO0_A0 |
| SD卡使能 | 59 | GPIO0_A1 |
| 电源控制 | 60 | POW_HOLD/GPIO0_A2 |
| 电源开关检测按钮 | 62 | SOC_GPIO_BELL/GPIO0_A3 |
| 红外摄像头电源开关 | 63 | GPIO0_A4 |
| 照明灯光 | 74 | PWM0_M0 |
| LCD背光 | 77 | LCD_BL_EN |
电源控制：SOC手动拉高，外围电路就能持续供电，详细看下图
电源开关检测按钮：kernel启动后就会拉高电源控制引脚持续给soc供电。
