STC8G1K08A

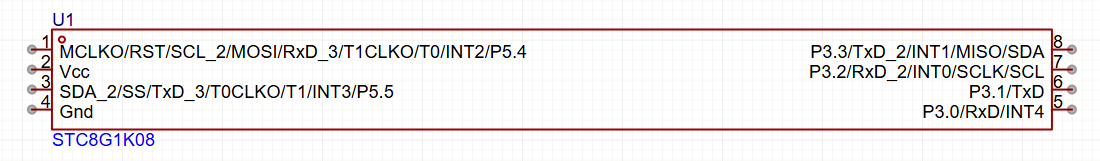

​ stc8引脚

引脚使用说明：

  • P3.0、P3.1，烧录引脚，设计为端子形式：P3.0、P3.1、VCC、GND，引出为端子。烧录过程连接端子。烧录完成之后连接通信模块，作为数据上报。同时可以作为后续的调试引脚，正式投产使用之后，可通过这个串口进行日志查看等。
  • P3.2、P3.3，作为iic引脚。设置成2p端子形式。与PCA9555芯片做通信。
  • P5.4，作为PCA9555的中断(低电平有效)触发引脚。当PCA9555读到的电平状态发生变化时触发这个中断进行数据上报。
  • P5.5，预留引脚。可以作为led提示灯等功能。

PCA9555

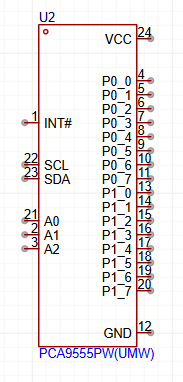

​ PCA9555引脚

  • **A0-A2：**全部拉低。此时通讯读写地址为：0x40 (write),0x41(read)
  • **INT：**中断引脚，当P00-P17状态发生改变触发。与stc8g1k08a的P54引脚相连。
  • **SDL、SDA：**通讯引脚。与stc8g1k08a的P32、P33引脚相连。
  • **P00-P07、P10-P17：**与微动开关相连。用于读取微动开关状态。每4个作为一组，使用端子引出来。p00-p03、p04-p07、p10-p13、p14-p17。
